深入解析固态锂金属电池热失控特性—BAC-800B测试数据全面曝光

BAC-800B深度解析固态锂金属电池热失控特性

2025-10-29

前言：传统锂电池能量密度逼近理论极限——磷酸铁锂电池≤200Wh/kg、三元锂电池200~300Wh/kg，难以满足新能源汽车、无人机等装备的续航需求。固态锂金属电池凭借锂金属负极（理论比容量3860mAh/g，远超石墨的372mAh/g）与固态电解质的组合，成为突破能量密度瓶颈的关键方向，且固态电解质可抑制锂枝晶、提升安全性。热安全检测实验室（ThermSafe）依托BAC-800B大型电池绝热量热仪，完成10Ah软包固态锂金属电池热失控测试，为新型电池安全研究提供核心数据。

一、测试核心价值与仪器优势

固态锂金属电池的热安全研究，直接关系到界面反应规律揭示、热失控危害抑制、高温循环寿命提升三大核心目标。而其热失控测试需应对“高温剧变、数据瞬变”挑战，BAC-800B凭借三重核心优势实现精准测试：

• 高压密封仓体：符合GB150国标，耐受热失控过程中的高温高压冲击，保障测试安全；
• 100Hz高频采集：捕捉毫秒级温度、电压变化，避免关键数据缺失，精准还原热失控瞬态过程；
• 宽域精准测温：B型热电偶测温范围900~1800℃，覆盖固态锂金属电池热失控全温域，数据误差≤±1℃。

二、详细实验方案设计

1. 实验基础参数

参数类别具体配置测试仪器BAC-800B大型电池绝热量热仪（含多通道数据记录仪）测试样品10Ah软包固态锂金属电池（锂金属负极+固态电解质）热失控触发方式可编程电源驱动加热丝加热（模拟热滥用场景）测温系统N型+B型热电偶（电池正极、负极、中部等6个点位布置，夹具固定确保紧密接触）可视化监控高速摄像机（帧率2000fps，实时记录热失控影像）

2. 实验操作流程

1. 样品预处理：检查10Ah软包固态锂金属电池外观无破损，按标准流程静置24h，消除前期使用热历史；
2. 传感器部署：在电池表面6个关键点位（正极耳、负极耳、中心区域、边缘区域等）粘贴热电偶，用耐高温夹具固定，确保测温点无松动；
3. 设备调试：启动BAC-800B，校准热电偶精度与数据记录仪，设置采集速率为100Hz，确认密封仓体气密性；
4. 触发测试：将电池放入密封仓，连接加热丝与可编程电源，设置加热功率梯度升温，同步开启数据采集与高速摄像；
5. 后续处理：热失控结束后，待仓体温度降至室温，取出残骸观察，整理温度、电压、影像数据进行分析。

三、实验结果深度分析

1. 热失控核心参数：安全性优于液态锂电池

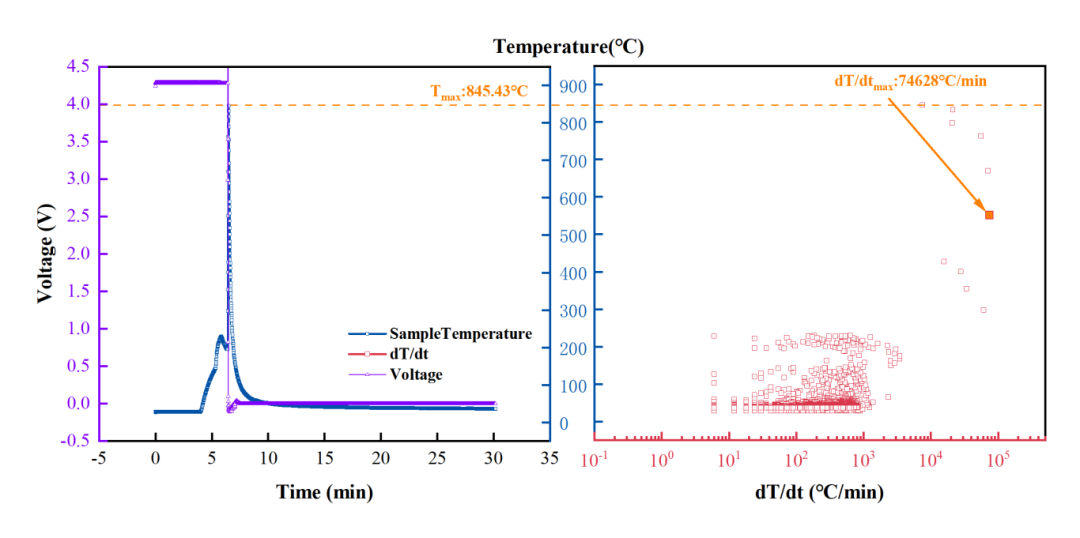

通过BAC-800B采集的温度&电压数据（如图2曲线），对比同规格液态锂离子电池，固态锂金属电池展现显著安全优势：

参数名称固态锂金属电池（本次测试）同规格液态锂离子电池热失控最高温度845.43℃>1000℃最大温升速率74628℃/min>150000℃/min电压骤降时间5.2s（从3.8V降至0V）2.8s（从3.7V降至0V）

2. 热失控危害特征：仍需强化防护

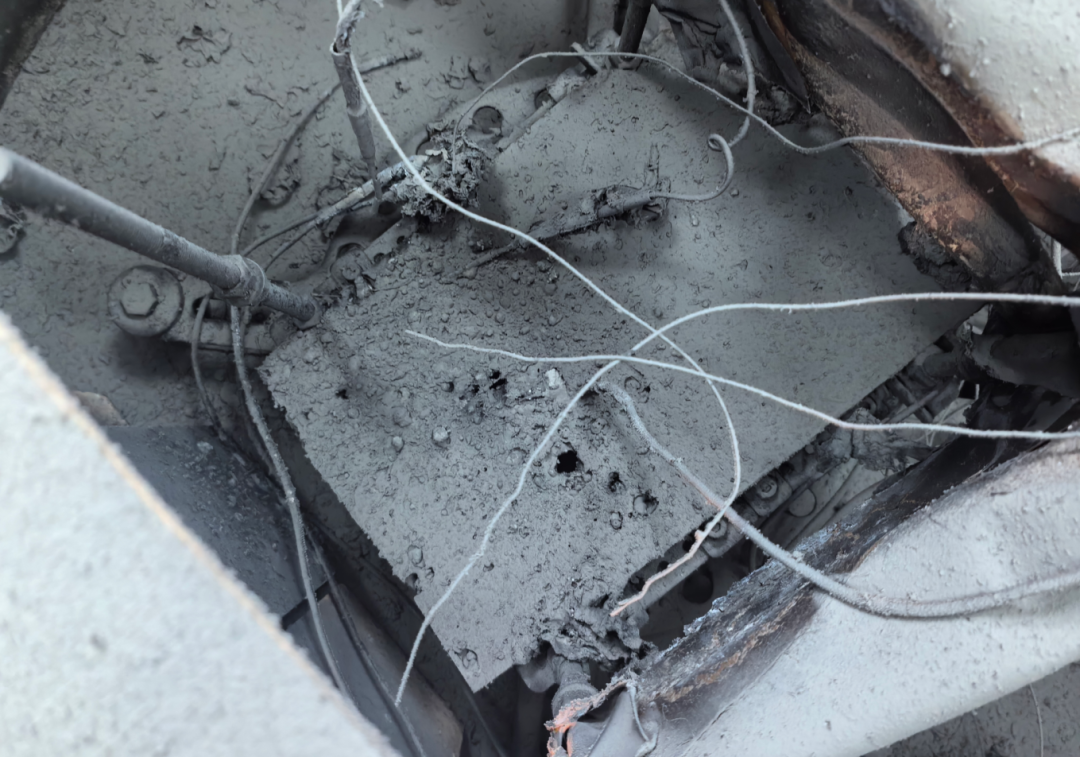

尽管安全性优于液态锂电池，但测试仍发现显著危害（如图3炉膛残骸）：

• 高温熔化效应：热失控过程中温度达845.43℃，远超铝箔熔点（660℃），导致电池软包铝箔完全熔化；
• 结构穿透风险：高温导致仓体底部保温棉熔穿，印证热失控能量足以破坏外层防护，需优化电池包隔热设计；

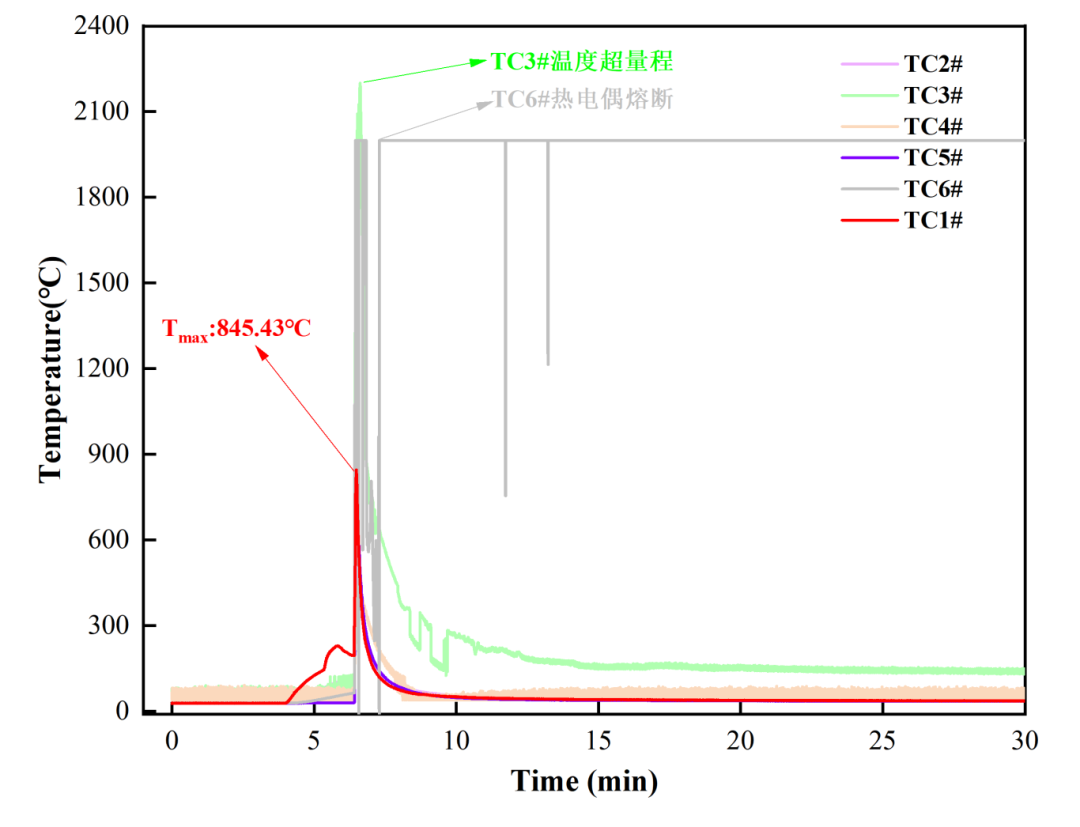

• 热电偶异常：部分点位热电偶（如TC3#、TC6#）因超温熔断，提示极端高温下需选用更耐温的监测元件。

四、实验结论与行业意义

本次测试为固态锂金属电池研发提供两大关键价值：

1. 数据支撑材料优化：量化的热失控温度、温升速率数据，为研发人员调整固态电解质成分、优化锂金属-电解质界面稳定性提供直接依据；
2. 验证仪器可靠性：BAC-800B成功捕捉瞬态热失控数据，证明其在新型电池体系（如固态、锂金属）测试中的适用性，助力行业突破测试技术瓶颈。

简介：本文是热安全检测实验室（ThermSafe）用BAC-800B对10Ah软包固态锂金属电池的热失控测试案例，详细介绍实验方案与结果，对比液态锂电池验证其安全优势，同时指出防护需求，为新型电池研发与安全设计提供数据支撑。

SEO关键词：固态锂金属电池测试、BAC-800B热失控案例、固态电池热安全、锂金属电池测试

文章来源：格朗官网-案例介绍 | 原文链接：查看原文 | 版权归原作者所有，如有侵权请联系删除。

本内容由热安全检测实验室（ThermSafe）整理，仅供参考。
