PCB芯片级、组件级、电路板级电子产品热管理系统

——ThermSafe 一站式热安全解决方案

为什么电子产品需要系统的热管理？

电子产品热管理是一门专注于高效管理电子设备及系统热量的工程学科。它借助热传导、对流、辐射和热力学的物理特性，将元器件温度始终控制在安全工作范围内。一旦失去控制，温度持续攀升，电子元器件的性能将显著退化，某些关键部件甚至会发生不可逆的故障——器件与封装之间的焊点可能弱化，甚至断裂。

日常经验中，每当笔记本电脑风扇高速旋转，或者手机在使用时背面发烫，本质上都是热管理系统在发挥作用。

电子设备在工作过程中，电流流经导线、PCB走线、连接器、芯片封装和各类元器件时，电阻效应不可避免地产生热量。如果没有有效的热管理介入，局部温度升高将改变材料的基本物理属性——电阻增大、机械强度下降、信号发生失真，最终传导为产品性能退化和难以接受的用户体验。同时，材料的热胀冷缩效应会对元器件施加持续的机械应力，进而引发热疲劳、过早老化和结构性损坏。

从消费类手机到电动汽车动力系统，乃至卫星搭载的CMOS摄像头，热管理深刻影响着电子产品的整体性能、可靠性与使用寿命。正因如此，热管理已成为产品开发流程中不可或缺的核心环节，需要从设计之初就纳入系统考量。

按规模划分：从芯片到系统的全层级热管理

电子系统的物理规模，直接决定了热管理方案的选择方向。半导体芯片封装面临的发热和散热挑战，与PCB电路板截然不同；而包含多块PCB和电源模块在内的整机外壳，又需要与机柜乃至整个数据中心截然不同的解决方案。ThermSafe将热管理系统划分为四个层级，为客户提供精准匹配的技术方案：

• 芯片级热管理：针对半导体封装内部的热传导路径，优化焊点布局、导热过孔位置以及接地层的铜厚设计，从源头管理热量。
• 元器件级热管理：聚焦单个功率器件或关键芯片的散热需求，选配散热器、热导管或热电冷却器。
• 电路板级（PCB）热管理：管理整块PCB上的热量分布，通过铜箔覆盖率优化、导热过孔阵列设计和板级散热器布置，将热区温度控制在安全范围内。
• 系统级热管理：面向整机外壳、机架乃至数据中心，综合运用风道设计、强制对流、液冷循环和环境控制策略。

被动散热与主动散热：两大技术路线并行

在选择具体散热方案时，另一个关键区分维度是被动散热与主动散热。

被动散热不消耗外部电源，没有活动部件，更具成本效益，始终是设计的首选方向。然而被动方案受限于物理原理，无法将设备温度降低至环境温度以下，在高功率密度场景中往往力不从心。

主动散热则利用外部能源（通常为电力）来提高换热效率——加速流体流速、驱动压缩机制冷循环或为热电装置供电。当被动散热无法满足性能要求时，主动系统的引入是必然选择。

ThermSafe 热管理系统核心技术一览

被动热管理技术

• 热界面材料（TIM）：在元器件之间及元器件与散热器之间填充高性能界面材料，包括丙烯酸、环氧树脂、硅树脂和聚氨酯等配方体系。这些材料在灌封和封装应用中可将热量从热源高效传导至散热路径，同时起到电气绝缘与环境保护作用。
• 热扩散器：将热量从局部热点引导至较冷区域或下游散热部件。在半导体封装中利用球栅阵列和导热接地层实现扩散，在整机层面则通过紧固件和楔锁将电路板及功率器件的热量直接传递至外壳或热管理结构件中。

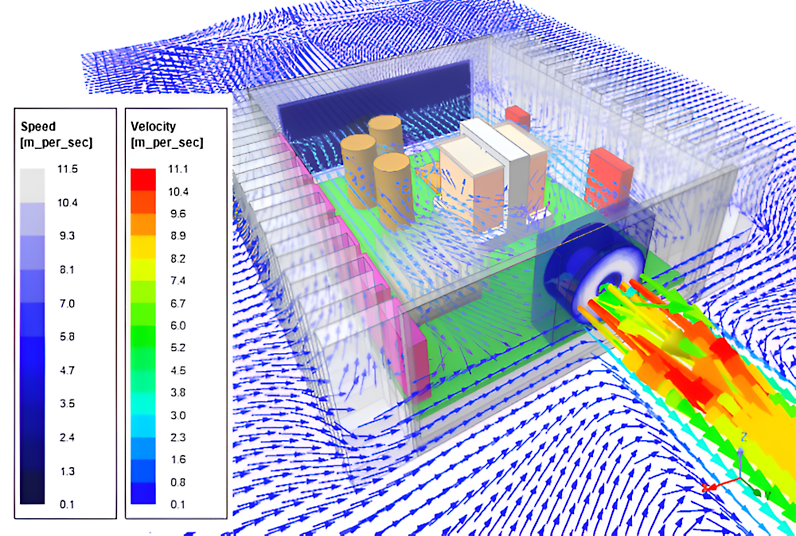

• 自然对流散热：最具成本效益的基础散热机制。高温物体周围空气因受热浮力上升，持续将冷空气引入替换，形成自然循环。空气是最常见的对流流体，在要求更高的应用中也可使用其他气体或特殊液体。
• 散热器：直接附着在热源上的导热结构件，通过最大化与对流流体的接触表面积来增强散热效率。广泛适用于CPU、电力电子模块和激光器等大功率热源。
• 热导管：利用工作介质相变原理的被动式高效传热装置——蒸发端吸收热量使液体变为蒸汽，蒸汽沿导管到达冷凝端释放热量后变回液体，依靠毛细力返回蒸发端，形成持续循环。
• 红外辐射散热：在无法依赖对流或热传导将热量排出的场景中（典型如太空真空环境），依靠大面积金属平板通过红外辐射的方式将热量直接向外太空散发。

主动热管理技术

• 强制对流与强制风冷：利用风扇或鼓风机在元器件及散热器表面形成高速气流，显著增强对流传热效率。这是工业电子和服务器设备中最普遍的主动冷却方案。
• 液冷：使液体冷却介质流经热源吸收热量后，通过强制对流或热交换器（散热器）在液体返回热源前完成降温。液冷方案已广泛应用于高性能计算机、电池系统、电机驱动和电动汽车等领域。
• 射流冲击冷却与喷雾冷却：将流体通过喷嘴高速喷射至热源表面，利用湍流效应或表面相变汽化大幅度提升热传递效率。喷雾冷却进一步将冷却剂雾化为微小液滴，利用蒸发相变吸收远高于对流的能量，是应对极端热流密度的前沿方案。
• 压缩机制冷：利用蒸汽压缩热力学循环——压缩、冷凝、膨胀和相变——主动从热源抽取热量。该方案尤为适用于环境温度远高于电子设备允许工作温度的场景，如数据中心制冷系统的流体预冷环节。
• 电阻加热：并非所有热管理都意在散热。在极寒环境下工作的设备（太空电子设备、车规级电子、极地物联网终端），需通过电阻式加热器将温度提升至可接受的工作区间，确保器件正常启动和稳定运行。
• 热电冷却：基于Peltier效应的固态热泵设备，电流经过两种不同半导体材料交界面时，一端降温、另一端升温。制冷端可直接贴附于需要散热的电子元器件，适合空间受限且无法使用传统散热方法的应用场景。

ThermSafe 热管理设计方法论

从微型芯片到超大规模数据中心，工程师需要系统性揭示产品的热行为，并据此选择满足热性能标准、具备成本效益且不与电气和机械设计要求冲突的热管理方案。热管理设计不应是补救措施，而应当完整集成到产品设计全流程之中。

ThermSafe 构建了一套经过验证的四步设计方法：

1. 第一步：元器件热特征表征
   收集每个电子和机械组件的几何结构、材料属性、发热功率、热容量、标准工作条件和允许工作温度区间。电气工程师基于元器件规格书运行电路模型估算散热量，并借助仿真工具确定元器件及互连中的允许热应变极限。
2. 第二步：环境条件评估
   消费电子产品的散热方案与航空电子设备截然不同。智能手机散热受限于机身狭小空间，只能依赖向周围空气散热；战斗机航空电子设备则可利用外界高压冷空气直接吹入机箱；工业物联网设备可能完全无法获得低温环境或冷却水源，只能依赖板载热电冷却器。此外，特定行业的标准和法规往往直接决定了可采纳的热管理方法边界。
3. 第三步：多层级热仿真验证

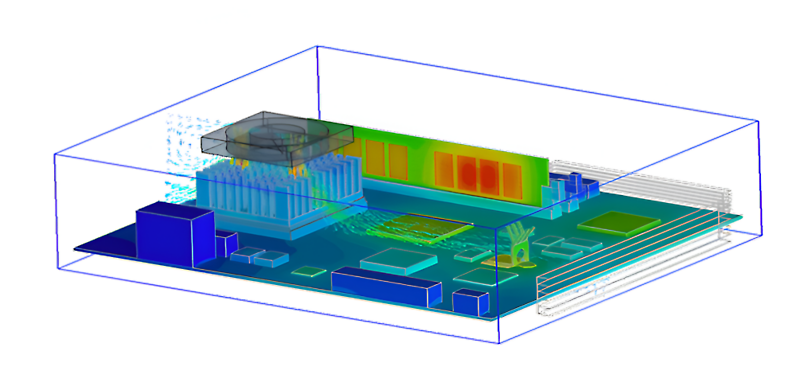

   在芯片层面，设计师可迭代优化封装方式、热焊点和导热过孔位置以及接地层厚度；在系统层面，可利用计算流体力学（CFD）对数据中心内部和整个楼层机架周围的气流进行建模优化。ThermSafe 配备面向组件、封装、电路板和整机外壳的多层级仿真工具链，工程师可直接导入设计文件并快速对不同热管理方案进行虚拟评估。同时，针对高频应用中电磁场产生的介质损耗生热，亦可通过电磁仿真工具精准预测热源分布，并将其作为热仿真的边界条件。在系统层面，各组件可表示为降阶模型（ROM），对整个散热系统进行权衡研究和多工况优化。
4. 第四步：散热方案选型决策
   在充分了解内部热源分布和外部环境条件，并借助仿真完成虚拟验证之后，工程团队即可进入迭代优化阶段，对多种候选方案进行对比评估，最终选定性能、成本、可靠性最优平衡的热管理策略。

热管理技术的未来图景与 ThermaSafe 的前瞻布局

AI时代的爆发式发展，正在重塑热管理技术的需求边界。大型语言模型（LLM）和海量GPU集群的部署，给数据中心散热带来了前所未有的挑战，推动行业迈向更高效的制冷方案、喷流散热优化、下一代热电设备以及浸没式液冷等先进散热策略。

与此同时，元器件和系统的小型化趋势持续深化。热晶体管是当前备受瞩目的前沿研究领域——这类新型器件可按需精准控制热流方向，将散热定向引导至指定位置，不再需要为整个芯片降温，有望颠覆传统散热范式。

ThermSafe 持续关注仿真能力与效率的迭代升级：AI技术正深度集成至热仿真平台，改进设计系统的集成度和用户工作效率，并充分利用日益增长的算力实现更高精度。更高频、更高功率密度的电子应用对热设计提出了更加苛刻的要求，涵盖IGBT功率模块、平面变压器、电源逆变器、无线充电设备等各类前沿应用场景。
