PCB板热仿真
基本信息
| 检测标准 | 通用仿真规范 |
| 参考价格 | 1000起 |
| 检测周期 | 3-5个工作日 |
| 标签 | 热门 |
项目简介
随着电子设备向小型化、高功率密度、高频化发展，芯片结温、PCB局部过热点、系统级热累积已成为产品可靠性的头号杀手。传统“打样-测试-修改”的试错模式成本高、周期长，且难以捕捉瞬态热冲击。ThermSafe 提供的电子产品热仿真服务，利用计算流体力学（CFD）与有限元分析（FEA），在物理样机出现前，精确模拟从芯片到整机的温度场、流场和热应力分布，帮助硬件工程师、热设计工程师在设计早期定位散热瓶颈，验证散热方案，避免因过热导致的性能降级、焊点疲劳甚至失效。
详细介绍
服务概述
PCB板级热仿真是电子产品热设计中最关键的环节之一。本服务面向消费电子、汽车电子、工业控制、电源模块等各类 PCB 的散热设计需求，采用业界主流的Flotherm与Ansys Icepak工具，对整板进行精确的温度场、热流分布及热点分析，帮助客户在打样前发现散热瓶颈，优化器件布局与铜皮设计，降低过热导致的可靠性风险。
为什么需要 PCB 板级热仿真？
PCB 不是一块均匀导热体——铜箔的分布、导热过孔的密度和内层铺铜的面积，都会强烈影响整板的散热能力。传统的经验估算很难准确捕捉“哪里最热、热量往哪走”，而打样后再测温和改版，成本高、周期长。通过高精度的板级热仿真，可以在设计阶段就得到完整的热分布图，为优化提供明确方向。
核心分析内容
- 整板温度分布：精确到每个元器件封装，给出整板温度云图，一目了然。
- 热点定位：快速找到 PCB 上温度最高的区域（“热点”），判断是否超出器件结温规范。
- 热流密度分析：量化热量在铜皮、过孔和基材中的传导路径，发现导热瓶颈。
- 铜皮覆盖率影响评估：分析各层铺铜面积和形状对散热效率的贡献，指导 Copper Pour 优化。
- 导热过孔阵列（Thermal Via Array）评估：优化过孔数量、孔径、间距和位置，提升局部散热性能。
- 散热器匹配验证：评估散热片、导热垫片、热管等附加元件的实际效果。
仿真方法
- 工具平台：Flotherm 或 Ansys Icepak，根据客户设计文件和需求选择最合适的求解器。
- 建模精度：基于实际 PCB 设计文件，还原铜层分布和过孔结构，不使用均匀材料假设。
- 物理模型：耦合热传导、自然/强制对流、辐射换热，确保结果接近实际工况。
- 分析类型：稳态热分析（持续运行工况）和瞬态热分析（开机冲击、脉冲负载）均可提供。
交付物

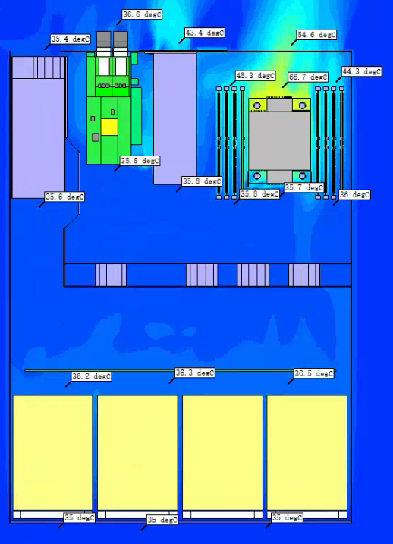

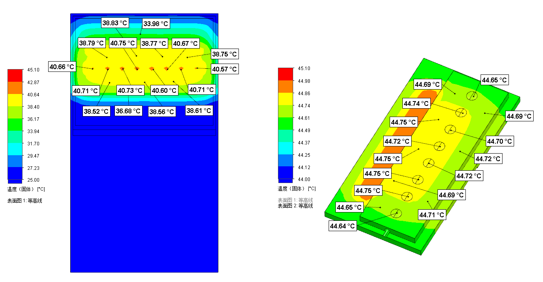

- 温度分布云图：整板及局部热点区域的温度分布彩图。
- 芯片结温统计表：每个发热器件的结温数据，与器件规格书的对比。
- 热通量矢量图：显示热量在 PCB 内部的传导方向和通量。
- 散热优化建议书：布局调整建议、铜皮优化建议、过孔方案建议。
- 仿真模型原文件：可按需提供，便于客户自行二次修改。
适用场景
- 功率密度高的电源模块、DC/DC 转换器 PCB
- 多层车载 ECU、域控制器 PCB
- 紧凑型消费电子产品主板（手机、平板、可穿戴）
- LED 灯具铝基板散热验证
- 5G 基站 AAU/BBU 单板热设计
- IGBT 驱动板等高导热要求场景
关联服务
- 芯片级热仿真（封装内部热分析）
- 系统级热仿真（整机风道 / 液冷仿真）
- 热设计定制方案（散热器设计、TIM 选型）
仪器设备
Flotherm / Ansys Icepak
检测流程
1. 几何建模：导入 PCB 设计文件（Altium / Cadence），提取铜层、过孔、器件封装
2. 材料属性赋值：设置 FR4 基材、铜箔覆盖率、导热界面材料参数
3. 网格划分：非结构化六面体网格，局部加密热点区域
4. 边界条件设置：环境温度、自然/强制对流系数、辐射参与度
5. 求解计算：稳态 / 瞬态热分析，开启湍流模型（如需）
6. 结果后处理：温度云图、热通量矢量图、芯片结温报表
7. 报告撰写与设计建议输出
注意事项
1. 需提供 PCB 设计源文件（.brd / .pcbdoc）或 Gerber 文件
2. 需提供原理图或 BOM 清单，标注关键发热器件的功耗
3. 需说明散热器类型及热界面材料（TIM）参数（如已知）
4. 需明确工作环境：环境温度范围、是否有风扇（风速）、外壳封闭还是开放
5. 保密协议（NDA）可提前签署，保障设计数据安全
