锂电池宽温域变温比热容测试（差示绝热追踪法）

服务概述

比热容是单位质量物质温度每升高1℃所需吸收的热量，也是进行锂电池热管理系统瞬态仿真的关键热物性参数。在锂离子电池的热仿真模型中，比热容直接决定了电芯的温升速率、热惯性以及在充放电循环中的热响应特性。锂离子电池的适宜工作温度一般为20~50℃，但其实际工作环境覆盖北方冬季室外-30℃的严寒到炎炎夏日地表接近70℃的高温，因此必须获得电池在宽温域下的变温比热容数据，才能精确有效地开展高低温工况下的热管理仿真设计与校核[0†L4-L7]。

差示绝热追踪测试原理

传统的绝热加速量热仪在测量比热容时，受限于仪器原理，存在一定的热散失问题，而现有测试方法大多选择忽略该热散失对比热容测量结果的影响[5†L10-L12]。针对上述不足，本测试采用独创的差示绝热追踪方法，其核心原理如下：

1. 在量热仪的绝热追踪工作模式下，利用柔性电加热片分别对锂电池样品与已知比热容的标准铝块参比施加相同功率的电加热[0†L11-L12]。
2. 量热腔炉体温度实时追踪样品温度，温差控制在±0.2℃以内，构建准绝热测试环境，封闭样品的热耗散[0†L19-L20]。
3. 由于电池与铝块的热容存在差异，两者在相同加热功率下的温升速率不一致。通过参比法计算并扣除测试过程中仍存在的极微量环境热耗散，从而精确测量锂电池的真实比热容[0†L12-L13]。
4. 与传统忽略热散失的方法相比，差示绝热追踪法可显著降低难以准确测量的不确定项所引入的系统误差，比热容测试精度更高[5†L7-L9]。

低温型设备的宽温域实现

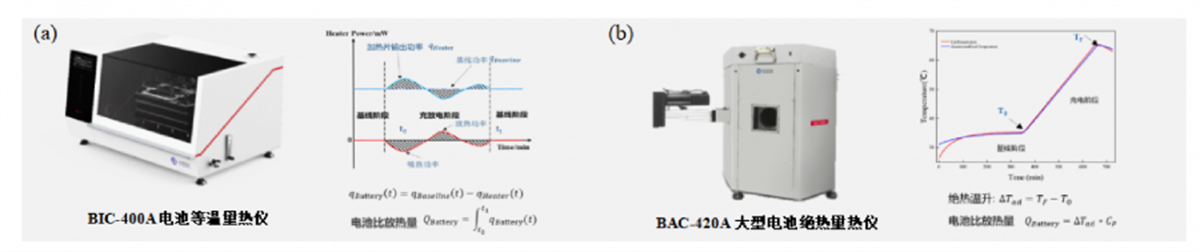

普通型绝热量热仪不具备主动降温功能，仅能进行室温以上的实验。本测试使用的BAC-420B低温型大型电池绝热量热仪，在传统ARC基础上配制了液氮吹扫降温功能，可快速将实验温度降至-30℃以下进行低温测试，实现从-30℃到65℃甚至更宽温度范围的比热容连续测量[0†L13-L14]。

关键性能指标：

• 测温范围：-30℃~60℃（可扩展至更高温度区间）[0†L11]
• 绝热追踪温差：≤±0.2℃[0†L19-L20]
• 样品尺寸兼容：最大可测长边1500mm的大型电池单体[2†L15-L17]
• 标准参比：6061铝合金块，比热容已知且热稳定性优异[0†L9]

实测案例：LFP磷酸铁锂软包电池

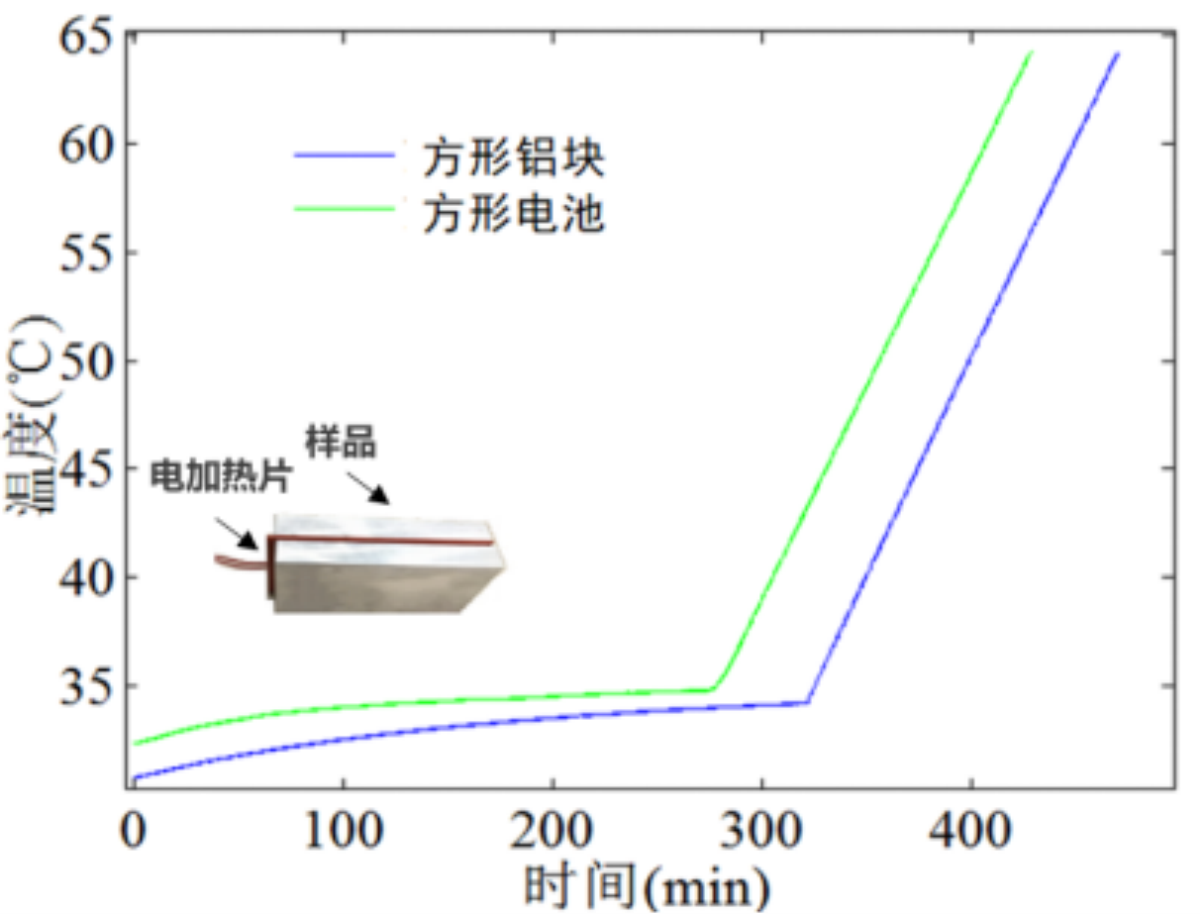

以下为使用BAC-420B对380mm×120mm×15mm规格的LFP磷酸铁锂软包锂电池（100% SOC）进行的比热容测试结果[0†L8-L9]：

实验结果表明，该款LFP磷酸铁锂软包电池的比热容随温度升高呈单调上升趋势，在宽温域范围内变化幅度约为9%。这一趋势与相关文献报道一致——通常锂离子电池比热容随温度升高而增大[3†L9-L10]。该数据可直接作为热仿真模型中温度依赖性比热容的输入参数。

工程应用价值

比热容数据在电池热管理工程中的核心应用包括：

• 热仿真模型标定：为Ansys Fluent、COMSOL、Star-CCM+等主流CFD仿真平台提供精确的温度依赖性比热容曲线，替代查表估算值，显著提升热仿真精度。
• 升降温特性预测：结合产热功率数据，预测电池在不同工况下的温升速率与平衡温度，为液冷/风冷系统设计提供热负荷边界条件。
• 热失控预警：比热容的温变特性间接反映了电池内部材料的热稳定性。异常的温度-比热容拐点可能预示SEI膜分解或材料相变等早期失效信号。
• 电芯选型与对标：不同材料体系（LFP vs. NCM）、不同结构（软包 vs. 方壳 vs. 圆柱）的比热容差异显著，实测数据可直接用于竞品对标与材料体系优选。
• 低温性能评估：低温段的比热容数据对于评估电池在严寒环境下的加热策略及冷启动性能具有重要意义。

交付物与报告

测试完成后，您将获得一份专业比热容测试报告，内容包括：

• 样品完整信息（规格、质量、SOC状态、正极材料类型）
• 参比铝块与电池样品的温升曲线对比图
• 每5℃区间的平均比热容数据表及全程变温比热容曲线
• 绝热追踪温差验证数据（证明测试环境的准绝热性）
• 全温域平均比热容汇总值
• 实验结论与热仿真应用建议

关联服务

• 方壳/硬壳电池导热系数测定（面向与纵向各向异性导热系数）
• 绝热/等温环境锂电池充放电产热测试
• 电池绝热热失控测试（GB/T 36276全项型式试验）
• 电池热失控产气成分在线分析（ARC-MS/GC联用）
• 模组级热蔓延测试及系统级热扩散仿真
• UN 38.3 锂电池运输安全强制试验

参考标准与文献

• GB/T 36276-2023 电力储能用锂离子电池
• GB 38031-2025 电动汽车用动力蓄电池安全要求
• T/CI 038-2021 锂离子电池单体平均比热容测试方法
• ASTM E1269 差示扫描量热法测定比热容标准方法[4†L4-L6]
• 吴育新等. 差示绝热追踪的锂电池比热容测试方法研究. 电源技术, 2021[5†L10-L12]

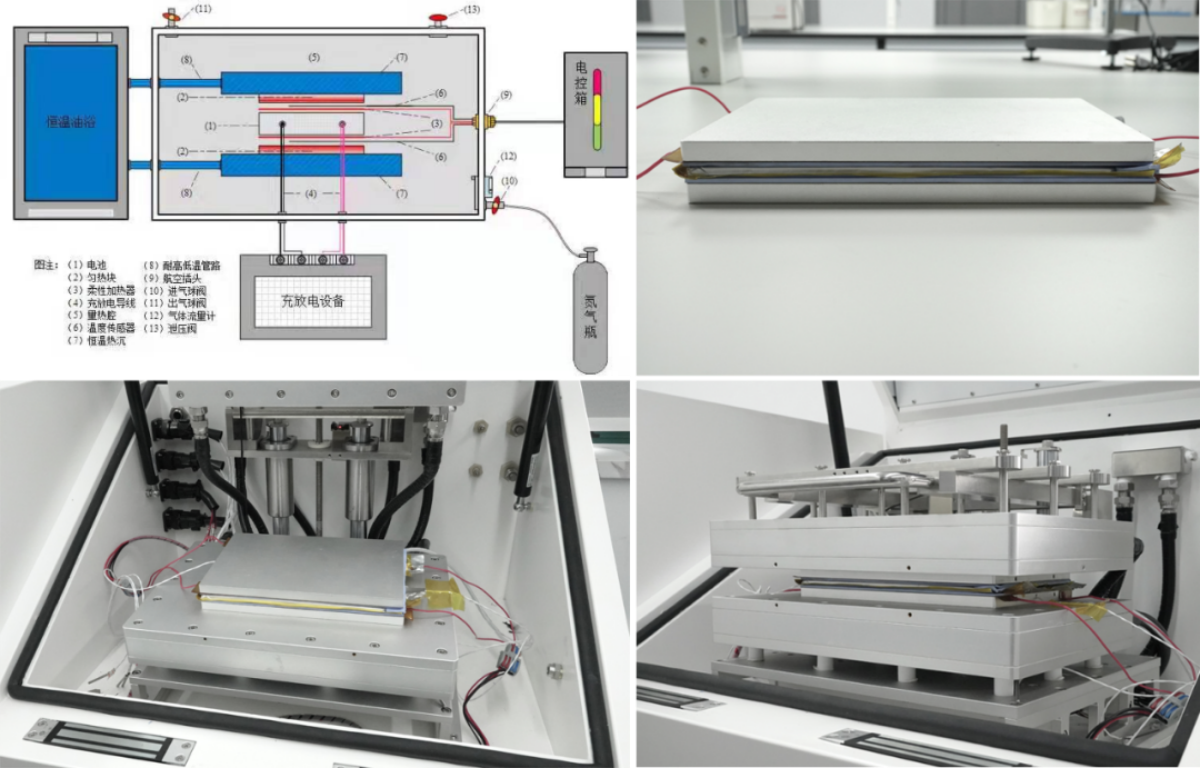

1. 样品准备：准备两片同规格电池样品（推荐100% SOC），以及两片同尺寸的6061标准铝块作为参比，记录样品质量、尺寸及初始温度。

2. 三明治结构组装：利用导热胶带将PI加热膜贴合在两片电池（或铝块）中间，组成“电池-加热膜-电池”三明治结构，并用耐高温胶带将整体缠紧，确保加热膜与样品紧密接触。

3. 腔体装载与传感器固定：打开量热仪炉盖，将组装好的样品悬挂固定于腔体内，用耐高温胶带将测温热电偶贴合于样品大面中心点。

4. 低温环境建立：关闭炉盖，打开液氮罐阀门进行液氮吹扫降温，等待样品及量热腔盖壁底温度低于实验启动温度（如-35℃）。

5. 实验参数设定：在操作软件上选择比热容测试模式，设定加热功率（如18W）、目标温升范围及控温参数。

6. 差示绝热追踪测试：先对标准铝块参比进行加热测试，记录其温升曲线；再对电池样品进行相同功率的加热测试。量热腔炉体温度与样品温度始终保持紧密贴合，温差控制在±0.2℃以内，封闭样品的热耗散。

7. 数据处理与报告输出：根据两次测试的温升曲线差异，利用参比法扣除环境热耗散，计算电池在不同温度区间（通常每5℃取平均值）的比热容值，绘制变温比热容曲线。
