硬壳电池导热系数精准测试，提升热管理系统设计与散热方案优化

硬壳导热系数

2025-04-24

热安全检测实验室（ThermSafe）为您提供专业的硬壳电池导热系数测试服务。通过精准测定硬壳电池的导热系数，为电池热管理系统的设计、散热方案的优化以及电池性能的提升提供关键数据支撑，有效增强硬壳电池的安全性与可靠性。

联系我们

  • 服务热线：13156582298（24小时响应）


硬壳电池导热系数测试

测试目的

  1. 优化热管理系统：准确获取硬壳电池的导热系数，为电池热管理系统的设计和优化提供基础数据，确保电池在不同工况下温度分布均匀，提高电池的使用寿命和性能。
  2. 评估散热性能：了解电池的导热性能有助于评估电池的散热能力，预测电池在充放电过程中的温度变化，为电池的散热结构设计提供依据。
  3. 指导材料研发：为硬壳电池新材料的研发和改进提供参考，通过对比不同材料电池的导热系数，筛选出更适合的电池材料，提升电池的整体性能。

测试原理

  1. 热流施加：在硬壳电池样品上施加稳定的热流，使样品内部形成温度梯度。
  2. 温度监测：利用高精度的温度传感器，实时监测样品不同位置的温度变化情况。
  3. 系数计算：依据傅里叶热传导定律，结合所测得的热流、温度梯度以及样品的几何尺寸等参数，计算出硬壳电池的导热系数。

测试标准

  • 国际标准：
  • ISO 22007 - 2《塑料 热传导率和热扩散率的测定 第2部分：瞬态平面热源（热盘）法》，该标准在材料热性能测试方面具有一定的参考价值，虽并非专门针对硬壳电池。
  • IEC 62660 - 3《电动道路车辆用锂离子动力蓄电池单体 第3部分：安全要求和测试方法》，在电池热安全相关内容中，对热性能测试有一定的指导意义。
  • 国内标准：
  • GB/T 31485《电动汽车用动力蓄电池安全要求及试验方法》，其中关于电池热性能的部分，为导热系数测试提供了一定的规范。
  • GB/T 36276《电力储能用锂离子电池》，对储能电池的热性能指标有相关要求，可作为导热系数测试的参考。

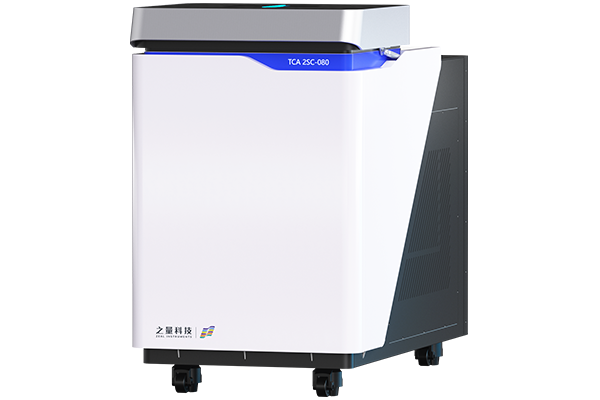

测试仪器：TCA 2S - 080 2S电池热物性分析仪


分类详情高精度测量温度测量精度可达±0.01℃，能精确捕捉硬壳电池在测试过程中微小的温度变化，确保测试数据的准确性。同时，热流测量精度高，保障导热系数计算的精准性。双模式测量具备稳态和瞬态两种测量模式，可根据不同的测试需求和样品特性，灵活选择合适的测量模式，提高测试的适应性和效率。样品兼容性好可适配多种尺寸和规格的硬壳电池样品，满足不同类型硬壳电池的导热系数测试需求。数据处理与分析功能强大能够实时采集温度、热流等多参数数据，并自动进行数据分析和处理，快速生成详细的数据报告和直观的分析图表，方便用户查看和解读测试结果。

测试方案

  1. 样品准备：
  • 挑选具有代表性的硬壳电池样品，详细记录电池的型号、规格、生产厂家等信息。
  • 将电池充电至规定的荷电状态（如SOC = 50%），并测量记录电池的初始容量、内阻等性能参数。
  • 对样品表面进行清洁和处理，确保表面平整、无杂质，以保证良好的热接触。
  1. 仪器安装与调试：
  • 把硬壳电池样品平稳安装到TCA 2S - 080 2S电池热物性分析仪的测试平台上，确保样品与测试平台充分接触。
  • 安装高精度的温度传感器和热流传感器，使其与样品紧密贴合，保证数据采集的准确性。
  • 对仪器进行全面调试，检查各项参数设置是否正确，确保仪器处于正常运行状态。
  1. 测试过程：
  • 开启仪器，按照预设的参数在样品上施加稳定的热流，开始测试。
  • 在测试过程中，以固定的时间间隔（如每秒）实时监测并记录样品不同位置的温度和热流数据。
  • 持续监测直至样品温度达到稳定状态，记录最终的温度和热流数据。
  1. 数据记录与分析：
  • 完整记录样品在测试过程中的温度、热流、时间等数据。
  • 依据傅里叶热传导定律和相关公式，计算硬壳电池的导热系数。例如，通过测量的热流、温度梯度和样品尺寸等参数，代入公式进行计算。
  • 对测试数据进行多次测量和分析，评估数据的重复性和准确性，确保测试结果的可靠性。
  1. 重复测试：对同批次的多个电池样品进行至少3次重复测试，以确保测试结果的可靠性和重复性。计算每次测试数据的偏差，若偏差在允许范围内（如5%以内），则取多次测试数据的平均值作为最终测试结果。

测试结果

  1. 导热系数数值：得出硬壳电池在特定条件下的导热系数具体数值，此数值是评估电池热性能的关键指标。
  2. 结果分析：对比不同批次、不同材料或不同设计的电池导热系数数值，分析其差异原因，为电池的性能优化和改进提供方向。

测试报告

  1. 报告内容：
  • 基本信息：涵盖测试样品的详细信息（型号、规格、生产厂家、批次等）、测试日期、测试环境条件等。
  • 测试依据：明确列出本次测试所遵循的国际国内标准号及标准名称。
  • 测试数据：以图表和表格的形式呈现样品在测试过程中的温度、热流变化等测试数据，以及计算得到的导热系数数值。
  • 结果分析：对测试结果进行详细分析，评估电池的热性能，判断电池是否满足相关设计要求。同时，针对测试结果提出改进建议，如调整电池材料配方、优化电池结构等。
  1. 报告特点：
  • 报告采用中英文双语版本，方便国内外客户使用，满足全球市场的需求。


文章来源：锂电池测试项目 | 原文链接：查看原文 | 版权归原作者所有，如有侵权请联系删除。

本内容由热安全检测实验室（ThermSafe）整理，仅供参考。
