医疗与实验设备热仿真：确保极端工况下的稳定与精准
医疗与实验设备热仿真
2025-08-05
业务核心：专注医疗设备（PCR仪、分析仪等）与实验仪器的热设计与仿真分析，针对设备时序性控温、高精度温度均匀性等特点，提供从器件选型到系统优化的全流程服务，确保设备在极端工况下的稳定性与精准度。
一、医疗/实验设备热设计与仿真服务范围
医疗设备热设计
- PCR仪温度场仿真：模拟升降温速率（10-20℃/s）、恒温阶段温度均匀性（温差≤1℃）
- 医用成像设备散热：优化X射线探测器、超声探头的散热结构，控制工作温度≤40℃
- TEC温控系统设计：针对生化分析仪，模拟半导体制冷/制热效率，降低温度波动
实验仪器热仿真
- 精密恒温设备：模拟恒温槽、培养箱的温度场分布，优化加热管与风道布局
- 高温实验装置：针对500℃以上加热系统，仿真热辐射与隔热材料效能
- 多变量耦合分析：结合保护气流速、角度、陶瓷层厚度等参数，优化热稳定性
二、核心技术与服务流程
1. 仿真工具与技术特点
仿真工具技术优势应用场景ANSYS Icepak精准模拟TEC温控、强制风冷系统，支持瞬态温度场分析PCR仪、生化分析仪Fluent分析保护气流场与温度场耦合，优化风道与气流参数高温实验装置、精密恒温设备DOE实验设计多变量参数筛选（如气流速、角度），减少实验次数30%以上复杂实验仪器优化
2. 标准化服务流程
- 需求解析：明确设备类型（如PCR仪）、温控要求（升降温速率、恒温精度）及环境条件（15-30℃）
- 模型构建：导入三维模型，划分网格（关键区域网格尺寸≤0.5mm），定义材料参数（如导热硅脂6.2W/m·K）
- 时序仿真：模拟多阶段工况（升温→恒温→降温循环），输出各阶段温度曲线与均匀性数据
- 器件选型优化：对比不同散热器、风扇、TEC的效能，推荐最优方案（如型材散热器vs热管方案）
- 实验验证：提供实测对比报告，确保仿真与实测温差≤2℃，满足设计要求
三、典型案例解析

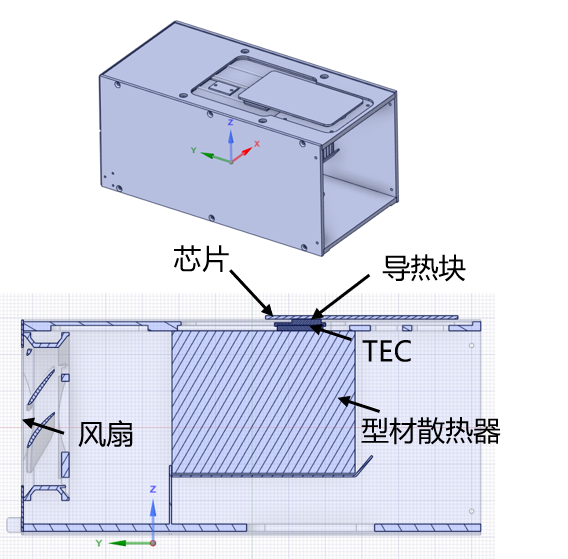

案例1：高性能PCR仪热设计优化
项目背景
深圳某客户研发的PCR仪需满足严苛温控要求：15-30℃环境下，升温速率10-20℃/s（45℃→95℃），降温速率10-20℃/s（95℃→72℃），恒温阶段温差≤1℃。初始方案无法达标，委托进行仿真优化。
仿真与优化方案
采用ANSYS Icepak建立瞬态模型，发现原TEC布局与散热器匹配不佳。优化措施：①更换6.2W/m·K高导热硅脂；②调整TEC功率分布，热点区域提升15%；③优化风扇选型（风量6.69m³/min）。
优化效果
- 升温过程2（45℃→95℃）耗时2.5s，平均速率20℃/s，满足上限要求
- 降温过程1（95℃→72℃）耗时1.1s，平均速率21℃/s，超目标值5%
- 恒温阶段（如95℃维持1min）芯片温差≤0.8℃，优于设计阈值
- 散热器表面最高温度58℃，符合医用设备安全标准

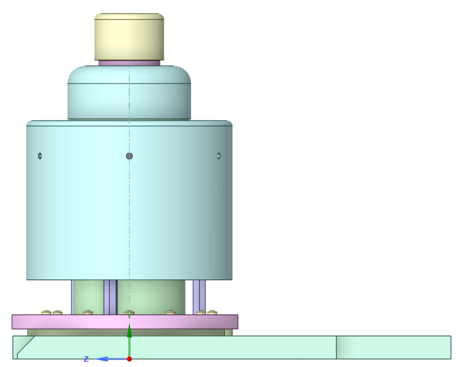

案例2：高温实验仪器多变量热仿真
项目背景
杭州某客户开发的科学仪器需在50-600℃范围内工作，受保护气流速、角度、陶瓷层厚度等多变量影响，温度稳定性不佳（波动±5℃），需通过仿真筛选关键参数并优化。
仿真与优化方案

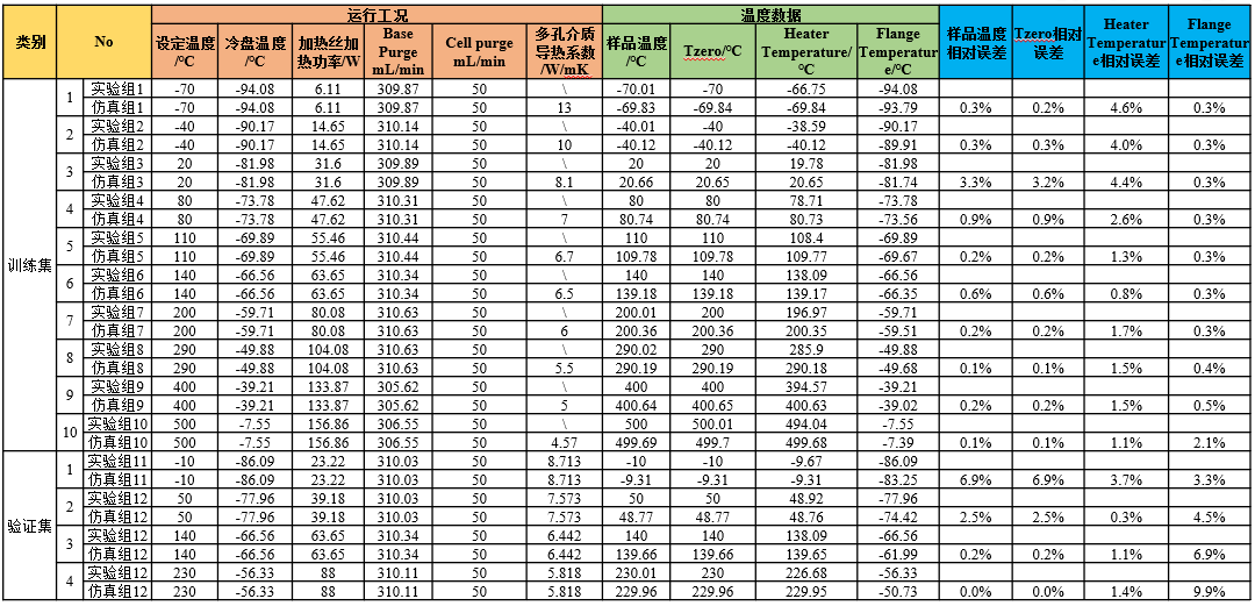

采用DOE实验设计法，将5个变量缩减至3个关键因子（设定温度、气流速、陶瓷厚度），通过Fluent仿真20组工况。优化措施：①气流速调整为0.1575m³/min；②陶瓷层厚度增至0.3mm；③保护气角度30°。
优化效果
- 全温度范围（50-600℃）内温度波动≤±1.5℃，精度提升70%
- 仿真与实测相对误差≤3.3%，模型可信度高
- 关键参数明确：气流速对温度均匀性影响权重达42%，指导后续设计
- 实验次数从360次缩减至20次，研发周期缩短60%
业务简介
热安全检测实验室（ThermSafe）专注医疗与实验设备热设计与仿真，针对PCR仪、高温实验装置等，提供时序温控、多变量优化等服务，通过专业工具与DOE方法，确保设备温度精度与稳定性，缩短研发周期。
